Klauenkupplungen (Elastomerkupplungen)

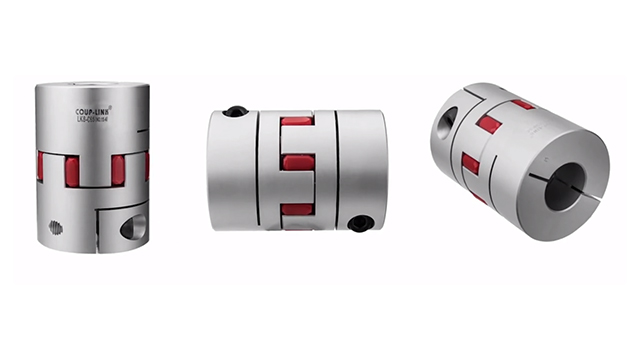

Die Klauenkupplungen bestehen aus drei Teilen einschließlich zwei Metall-Naben und eines Elastomers aus Polyurethan. Die Metall-Naben haben eine Klauenstruktur und das Elastomer sieht wie eine Spinne aus. Diese drei Teile werden zusammen gedrückt und für die Übertragung des Drehmoments verwendet. Das Elastomer aus Polyurethan wird für die Übertragung des Drehmoments, die Aufnahme der Schwingungen und die Anpassung des Versatzes entworfen, um die anderen Teile vor der Beschädigung zu schützen.

Die Klauenkupplungen können einen hohen Versatz einstellen und ein hohes Drehmoment übertragen. Daher eignen sich die Klauenkupplungen ideal für CNC-Maschinen.

Anwendung:
Die Klauenkupplungen werden in Werkzeugmaschinen, Monitor-Retraktor, Vakuumpumpen, Hebevorrichtung, Ausfahrt, Textilmaschinen, Pumpen, Hydraulikgeräten, XY-Bühne, Transportmittel, Indextabelle, Spritzgussmaschine, Rohrproduktionsmaschine, Prüfstand verwendet.

Bauteile der Kupplung:
Metall-Nabe: Die Metall-Nabe aus eloxierter Aluminiumlegierung wird in Allgemeinen verwendet. Die Metall-Nabe aus Edelstahl kann auch nach Kundenanforderungen verwendet werden.
Elastomer: Wir nehmen das Elastomer aus Polyurethan an. Für verschiedene Verwendungsbedingungen stehen die folgende Härte zur Auswahl: 98 Shore A (Rot), 92 Shore A (Gelb), 80 Shore A (Blau), 64 Shore D (Grün).

• In der Mitte der Klauenkupplungen werden ein Polyurethan-Elastomer zum Verbinden der Metallnaben verwendet, so dass sie Vibrationen absorbieren können und Winkel- und Parallelversatz sowie das Wellenspiel der Welle ausgleichen.
• Das Polyurethan-Elastomer hat eine perfekte Ölbeständigkeit und elektrische Isolierung.
• Gleiche Drehung im und gegen den Uhrzeigersinn.
• Die üblichen Methode zur Wellenverbindung sind Schlitzstruktur, Klemmtyp, Klemmring und Passfederverbindung, die nach Bedarf angepasst werden können.
