Doppelschlaufenkupplung, Stegkupplung

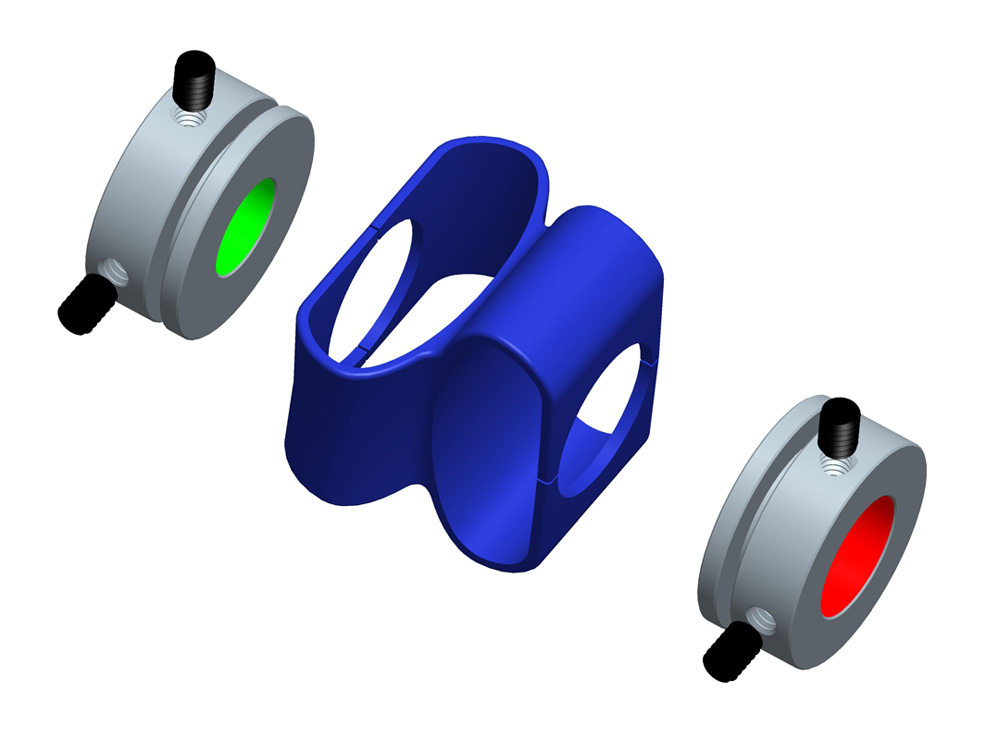

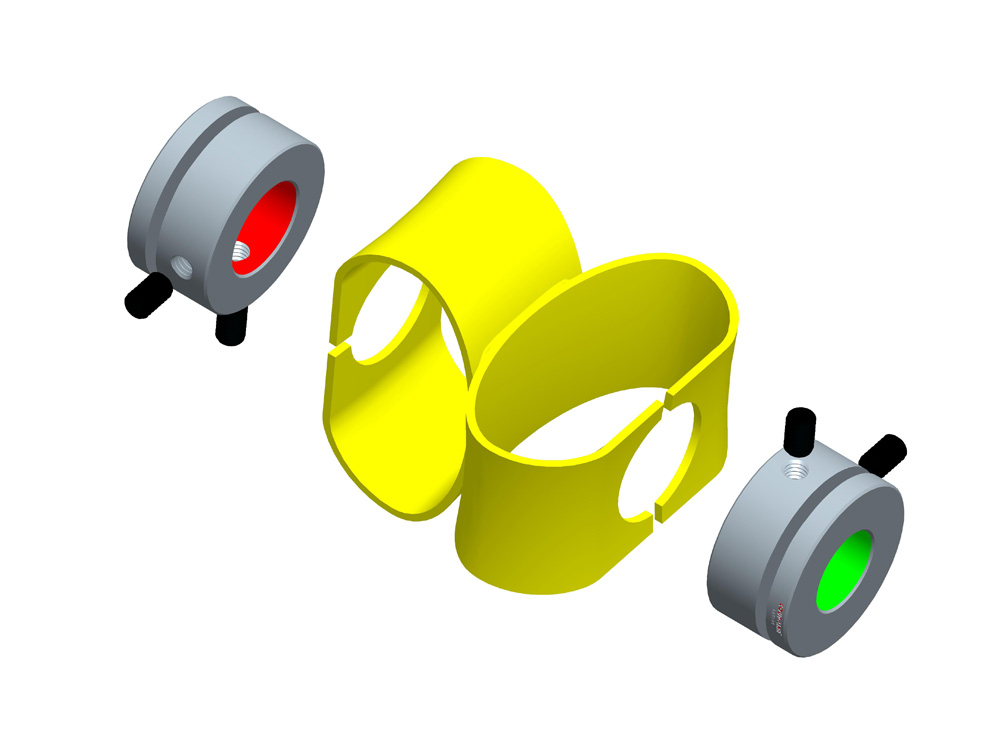

Die Doppelschlaufenkupplung wird für die Verbindung von Welle und Encoder verwendet. Die Naben bestehen aus Aluminiumlegierung und die Hauptteile bestehen aus Glasfaser oder Polyurethan. Diese Kupplungen verfügen über hervorragende Flexibilität und die folgenden Eigenschaften:
  • Ohne Gegenschlag
  • Geringe Trägheit
  • Hohe elastische Fähigkeit
  • Kompakte Struktur
  • Einfache Wartung

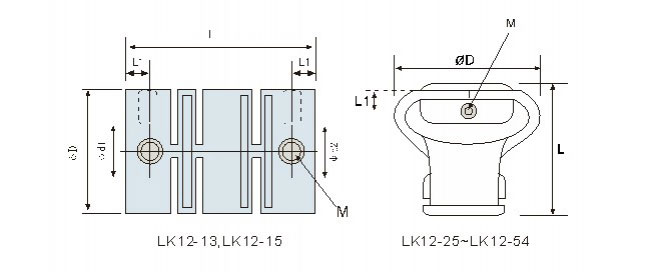

Dimensionen
Modell φd1φd2 Max. Bohrungsdurchmesser  φD L L1 M Anzugsdrehmoment  ( N.M )
LK12-10 3 10 12 1.8 M2 0.08
LK12-13 4 13 21 3.0 M3 0.15
LK12-15 6 15 22 3.0 M3 0.25
LK12-19 8 19 24 3.5 M4 0.4
LK12-22 10 22 26 3.6 M4 0.5
LK12-25 10 25 32 3.2 M3 1.2
LK12-44 14 44 53 6.0 M4 2.5
LK12-44L 14 44 65 6.0 M4 2.5
LK12-54 17 54 66 8.0 M6 8
LK12-54L 17 54 78 8.0 M6 8
Spezifikationen
Modell Nenndrehmoment ( N.m ) Max. Drehmoment  ( N.m ) Max. Drehfrequenz  ( rpm ) Max. Winkelversatz ( °) Gewicht ( g )
LK12-10 0.18 0.36 4000 4 1.1
LK12-13 0.5 1.0 4000 4 3.1
LK12-15 0.8 1.6 6000 4 3.9
LK12-19 1.2 2.4 6000 4 7.3
LK12-22 1.7 3.4 6000 4 10
LK12-25 0.8 1.6 6000 3 12
LK12-44 1.3 2.6 4000 3 45
LK12-44L 1.3 2.6 4000 3 45
LK12-54 2.25 4.5 3500 3 85
LK12-54L 2.25 4.5 3500 3 85

Maßgeschneidertes Design

Wir können alle elastischen und starren Kupplungen nach Kundenwunsch produzieren. Die Kunden können das Material, den Drehmoment, die Größe und die flexible Struktur usw. auswählen. Wir bieten alle Arten von Servomotor-Kupplungen wie Klauenkupplung, Beam Kupplung, Balgkupplungen, starre Kupplung, Lamellenkupplung und Oldhamkupplung für die Kunden zur Auswahl.
