Motorhalterung - Festlagerung

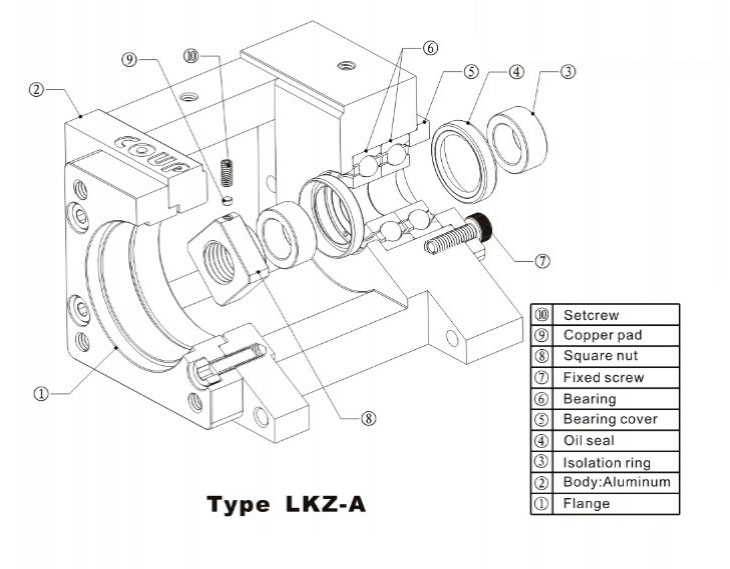

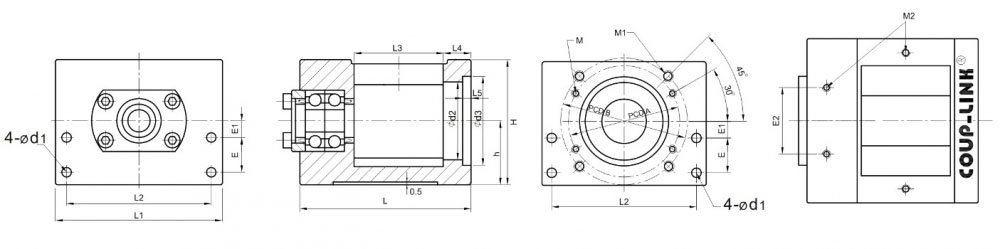

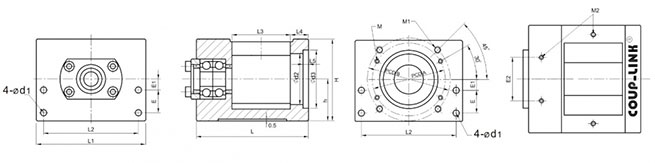

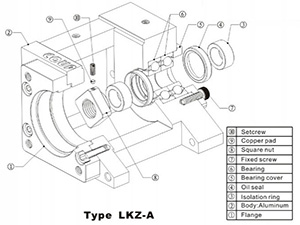

Motorhalterung durch Festlagerung aus Aluminiumguss, Typ A
Modell L L1 H L2 d1 E E1 E2 L3 L4 L5 h±0.025 d2 d3 A B M M1 M2
LKZ50A 63 50 38.5 43 3.3 10 1.36 24 35 11 2.5 16 24 27 - 33 - 4-M3 4-M3
LKZ60A 61.5 60 45 52 3.3 12.5 6 24 32 10 2.5 23 28 32 40 40 4-M3 4-M4 4-M4
LKZ86A 88 86 63 75 4.4 18.5 8 74 51.5 14 3.5 31 46 50 60 70 4-M4 4-M5 4-M4
LKZ100A 94 100 72 88 5.5 19 6 64 45.5 22 - 31 50 - - 70 - 4-M5 4-M4

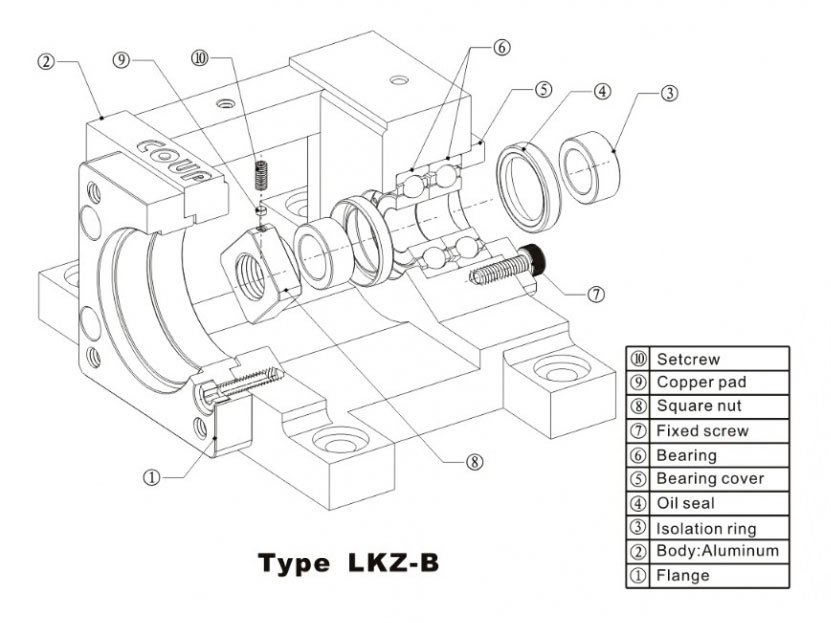

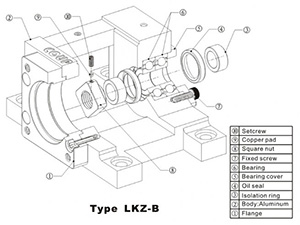

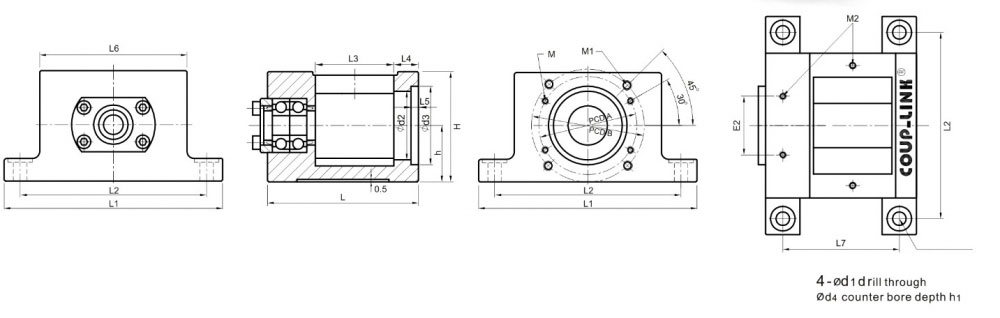

Motorhalterung durch Festlagerung aus Aluminiumguss, Typ B
Modell  L L1 H L2 L3 L4 L5 L6 L7 h±0.025 d1 d2 d3 d4 h1 A B M M1 M2
LKZ50B 63 75 38.5 62 35 11 2.5 50 51 16 4.4 24 27 8 1.5 - 33 - 4-M3 4-M3
LKZ60B 61.5 89 45 76 32 10 2.5 60 47.5 23 5.4 28 32 10 1.5 40 40 4-M3 4-M4 4-M4
LKZ86B 88 113 63 100 51.5 14 3.5 86 74 31 5.4 46 50 9 1.5 60 70 4-M4 4-M5 4-M4
LKZ100B 94 107 72 92 45.5 22 - 75 78 31 6.5 50 - 11 2 - 70 - 4-M5 4-M4

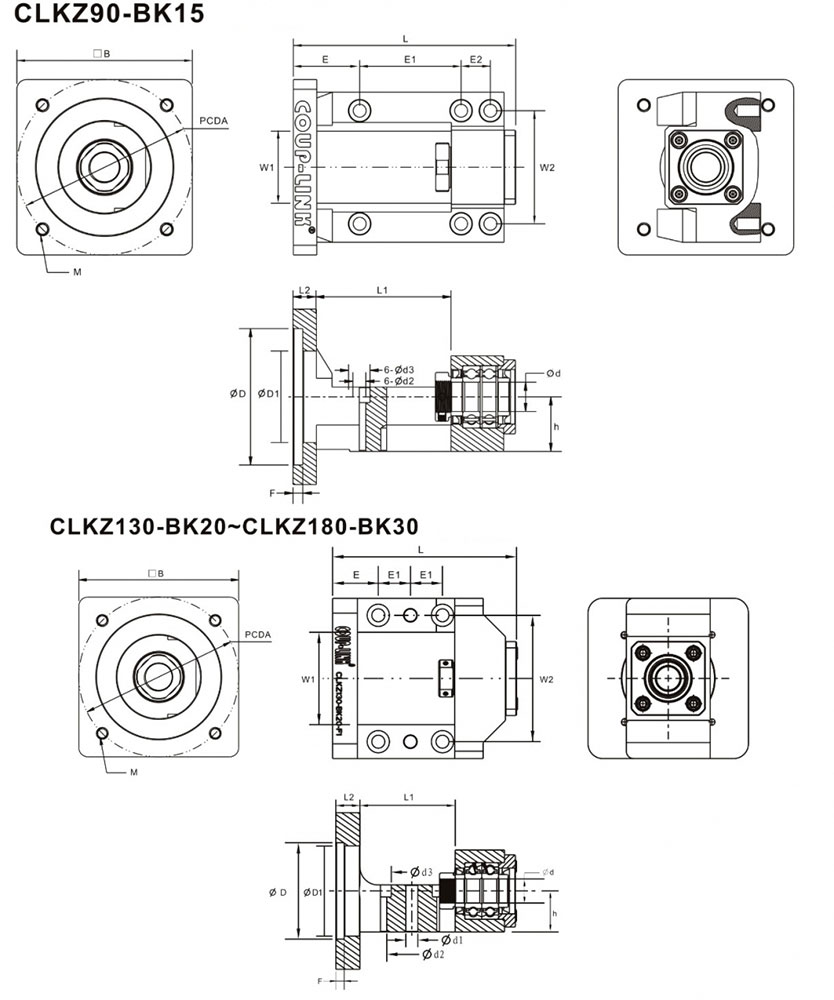

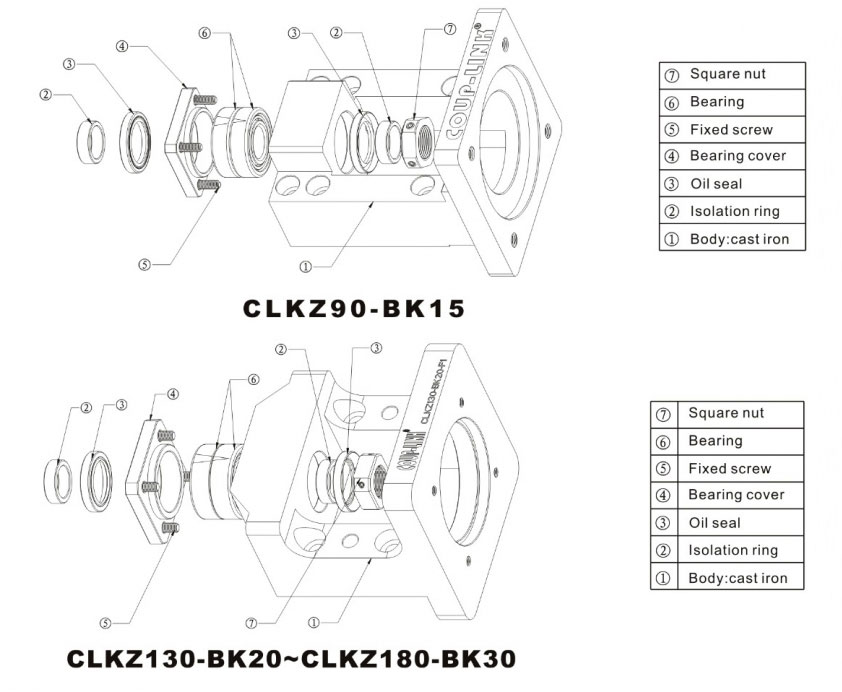

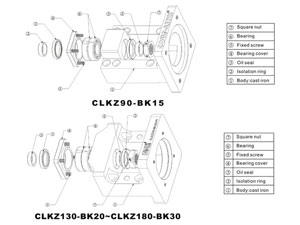

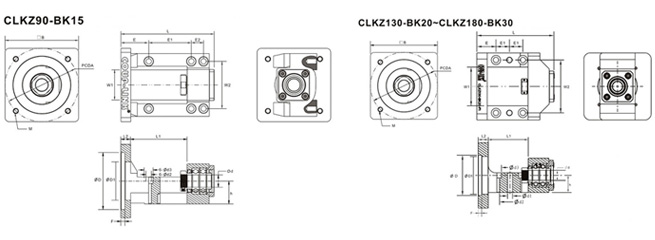

Motorhalterung durch Festlagerung aus Gusseisen
Modell  d B D D1 PCDA F M L L1 L2 E E1 E2 h±0.025 W1 W2 d1 d2 d3
CLKZ90-BK15-F1 15 90 70 47 90 5 4-M5 114 69 12 34 52 15 28 43 58 - 6.6 11
CLKZ90-BK15-F2 4-M6
CLKZ130-BK20-F1 20 130 80 75 100 7 4-M6 151 79 20 37 26 - 34 75 102.5 10 10.5 18
CLKZ130-BK20-F2 95 115 4-M6
CLKZ130-BK20-F3 95 115 4-M8
CLKZ180-BK25-F1 25 180 110 88 130 7 4-M8 180 101 25 43 35 - 48 120 150 12 13 20
CLKZ180-BK25-F2 145 4-M8
CLKZ130-BK30-F1 30 180 114.3 102 200 8 4-M12 224 135 30 65 37.5 - 51 120 150 12 13 20
GZLINK produziert vielfältige Produkte, einschließlich Lamellenkupplungen, Schlitzkupplungen, Klauenkupplungen, elastische Kupplungen, Lagereinheiten für Kugelgewindetriebe und Motorhalterungen. Unsere Produkte bestand die RoHS-Zertifizierung und werden an Tausende von Unternehmen nach den USA, Japan und Singapur usw. verkauft. Die Benutzer können das erforderliche Produkt in unserer Produktliste finden. Wenn Sie es nicht finden, können wie den maßgeschneiderten Dienst bieten.
