Disc Coupling Manufacturer

Einfachgelenk Lamellenkupplung, Doppelgelenk Lamellenkupplung

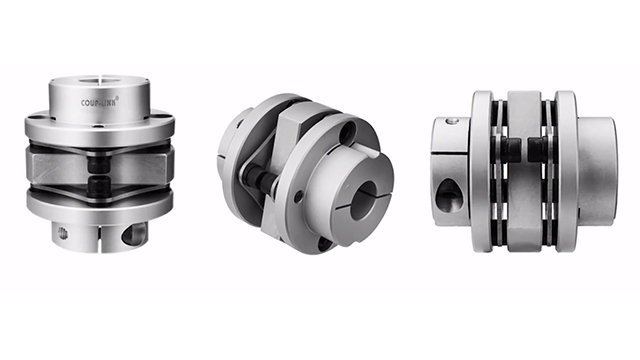

Lamellenkupplungen (Scheibenkupplungen)

Die Lamellenkupplung besteht in Allgemeinen aus zwei Aluminium-Naben und einer oder zwei Edelstahl-Scheiben. Die Metall-Scheibe ist sehr dünn. Gegen eines Versatzes ist die Metall-Scheibe leicht zu biegen, um eine minimale Abweichung zu erreichen.

Der Unterschied zwischen Einfachgelenk Lamellenkupplung und Doppelgelenk Lamellenkupplung besteht darin, dass die Einfachgelenk Lamellenkupplung keinen parallelen Vorsatz anpasst und weniger Vorsatz als Doppelgelenk Lamellenkupplung aufnimmt. Während die Doppelgelenk Lamellenkupplung wegen ihrer Doppelscheiben einschließlich des parallelen Vorsatzes mehr Vorsatz anpassen kann.

Die Lamellenkupplung verfügt über hohe Leistung einschließlich hoher Stärke, langer Lebensdauer und besserer Absorptionsfähigkeit gegen Vorsatz. In Allgemeinen können diese Lamellenkupplungen bis zu 10.000 rmp anpassen.

    1. LK3-1
    2. LK3-1 Nenndrehmoment: 2.8-80N.m
      Klemmtyp
      Aluminiumlegierung
    1. LK3-2
    2. LK3-2 Nenndrehmoment: 2.8-80N.m
      Klemmtyp
      Aluminiumlegierung
    1. LK5-1
    2. LK5-1 Nenndrehmoment: 0.25-255N.m
      Klemmtyp
      Aluminiumlegierung
    1. LK5-2
    2. LK5-2Nenndrehmoment: 0.25-255N.m
      Klemmtyp
      Aluminiumlegierung
    1. LK9-1
    2. LK9-1 Nenndrehmoment: 55-500N.m
      Konischer Klemmring
      Stahl
    1. LK9-2
    2. LK9-2 Nenndrehmoment: 55-500N.m
      Konischer Klemmring
      Stahl
    1. LK11-1
    2. LK11-1Nenndrehmoment: 25-7900N.m
      Passfederverbindung
      Stahl
    1. LK11-2
    2. LK11-2Nenndrehmoment: 25-7900N.m
      Passfederverbindung
      Stahl
    1. LK15-1
    2. LK15-1Nenndrehmoment: 50-760N.m
      Konischer Klemmring
      Stahl
    1. LK15-2
    2. LK15-2Nenndrehmoment: 50-760N.m
      Konischer Klemmring
      Stahl
    1. LK18-1
    2. LK18-1Nenndrehmoment: 1.4-255 N.m
      Klemmtyp
      Aluminiumlegierung
    1. LK18-2
    2. LK18-2Nenndrehmoment: 1.4-255 N.m
      Klemmtyp
      Aluminiumlegierung
    1. LK21
    2. LK21Nenndrehmoment: 55-700 N.m
      Passfederverbindung und
      Klemmering
      Stahl
    1. LK24-1
    2. LK24-1Nenndrehmoment: 60-300 N.m
      Doppelklemmen
      Stahl
    1. LK24-2
    2. LK24-2Nenndrehmoment: 60-300 N.m
      Doppelklemmen
      Stahl
    1. LK24-3
    2. LK24-3Nenndrehmoment: 60-300 N.m
      Konischer Klemmring
      Stahl

Anwendungen：
Die Lamellenkupplungen werden breit für Druckmaschinen, Vakuum- / Luftkompressionssysteme, Montagevorrichtung für Batteriemodule, Diagnosebildgerät, Stellantrieb, Würfelsägen, NC-Drehmaschinen, Chipmounter, Roboter, Lasermaschinen, Werkzeugmaschinen, Bearbeitungszentren, Beschichtungsmaschine, Prüf- und Verpackungsmaschine verwendet.

Eigenschaften：
  • Unter der Verwendung von Edelstahlscheiben in der Mitte der Kupplung haben die Lamellenkupplungen viele Vorteilen, einschließlich schneller Reaktion, hoher Verwindungssteifigkeit und hohen Absorptionsbetrags gegen Fehlausrichtung.
  • Während der Drehmomentübertragung gibt es kein Spiel.
  • Das Produkt hat eine gute Dämpfungseigenschaft, niedrigen Lärm und weniger Verschleiß.
  • Das Produkt kann zwischen -80 und 300 ° C betreiben und bleibt sicher bei starkem Aufprall.
  • Die Struktur ist einfach und leicht zu entfernen. Die Lamellenkupplungen kann ohne Bewegung der Maschine oder Schmierung entfernt werden.
  • Die Drehung im Uhrzeigersinn und gegen den Uhrzeigersinn ist gleich.
  • Die Lamellenkupplungen können durch die Methoden wie Klemm- oder Klemmringtyp verbunden. Wir bieten auch nach Kundenwunsch eine Passfederverbindung.

Maßgeschneidertes Design

Wir können alle elastischen und starren Kupplungen nach Kundenwunsch produzieren. Die Kunden können das Material, den Drehmoment, die Größe und die flexible Struktur usw. auswählen. Wir bieten alle Arten von Servomotor-Kupplungen wie Klauenkupplung, Beam Kupplung, Balgkupplungen, starre Kupplung, Lamellenkupplung und Oldhamkupplung für die Kunden zur Auswahl.

Neben der Lamellenkupplungen bieten wir auch verschiedene industrielle Kupplungen, einschließlich Klauenkupplungen und Beam Kopplungen. Wir haben die Erfahrung von mehr als 20 Jahre und können verschiedene Kupplungen nach den Kundenanforderungen anpassen. Für weitere Informationen kontaktieren Sie uns bitte.
