LK14 Metallbalgkupplung mit Innenkonus
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.

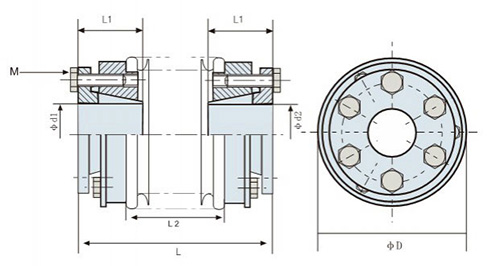

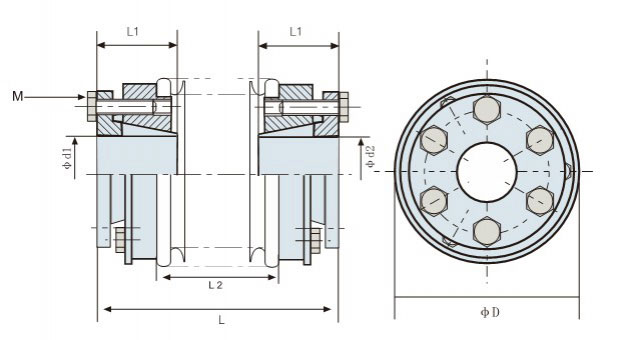

| Modell | φd1φd2 Max. Bohrungsdurchmesser(mm) | φD | L | L1 | L2 | M | Anzugsdrehmoment ( N.M ) |
| LK14-40 | 16 | 40 | 55 | 19 | 24 | M4 | 2.5 |
| LK14-55 | 20 | 55 | 65 | 22 | 31 | M5 | 5 |
| LK14-65 | 28 | 65 | 76 | 27 | 37 | M6 | 8 |
| LK14-82 | 38 | 82 | 88 | 32 | 41 | M6 | 8 |
| Modell | Nenndrehmoment ( N.m ) | Max. Drehmoment ( N.m ) | Max. Drehfrequenz ( rpm ) | Trägheitsmoment ( Kg.m2 ) | Statische Drehsteifigkeit ( N.m / rad ) | Fehler der Exzentrizität ( mm ) | Max. Winkel ( °) | Max. Axialversatz ( mm ) | Gewicht ( g ) |
| LK14-40 | 13 | 26 | 8000 | 9×10-4 | 1.5X104 | 0.15 | 2 | 1 | 231 |
| LK14-55 | 28 | 56 | 6000 | 2.9×10-4 | 3.5X104 | 0.2 | 2 | 1.5 | 485 |
| LK14-65 | 56 | 112 | 5000 | 4.6×10-4 | 6.8X104 | 0.25 | 2 | 1.5 | 787 |
| LK14-82 | 120 | 240 | 4500 | 1.1×10-5 | 1.2X105 | 0.28 | 2 | 1.5 | 1512 |
Für weitere Informationen, klicken Sie bitte hier.
