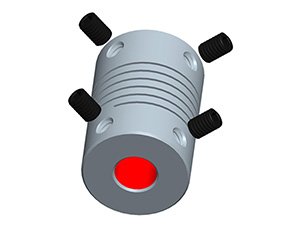

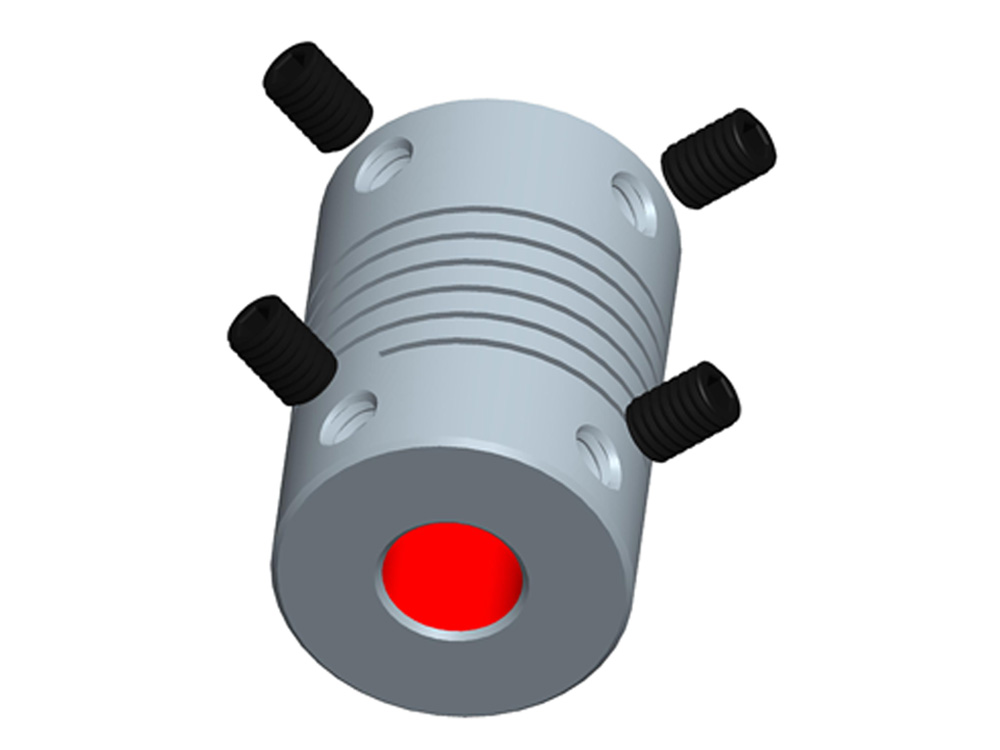

LK1-2 Beam Kupplung - Stellschraubenausführung - 5 Einschnitte

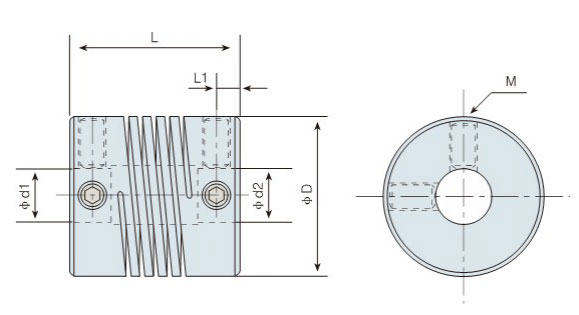

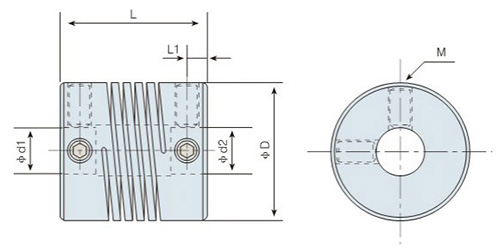

Dimensionen
Hinweis:Das Modell mit S besteht aus Edelstahl und das Modell ohne S besteht aus Aluminiumlegierung
Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.
Modell  φd1φd2 Max. Bohrungsdruchmesser φD L L1 M Anzugsdrehmoment ( N.M )
LK1-M15-M SLK1-M15-M 5 15.5 21 3.1 M3 1.2
LK1-15-M SLK1-15-M 5 15.5 23 3.1 M3 1.2
LK1-17-M SLK1-17-M 6 17.5 23 3.1 M3 1.2
LK1-19-M SLK1-19-M 8 19.5 24.5 3.5 M4 2.5
Spezifikationen
Modell  Nenndrehmoment ( N.m ) Max. Drehmoment  ( N.m ) Max. Drehfrequenz  ( rpm ) Trägheitsmoment ( Kg.m2 ) Statische Drehsteifigkeit ( N.m / rad ) Fehler der Exzentrizität ( mm ) Max. Winkel ( °) Max. Axialversatz ( mm ) Gewicht ( g )
LK1-M15-M 0.2 0.4 13000 3.0×10-7 35 0.12 2 ±0.15 9.5
LK1-15-M 0.2 0.4 13000 3.2×10-7 36 0.12 2 ±0.15 9.5
LK1-17-M 0.3 0.6 12000 6.1×10-7 65 0.12 2 ±0.25 12.5
LK1-19-M 0.4 0.8 10000 8.5×10-7 100 0.12 2 ±0.25 17.5
SLK1-M15-M 0.3 0.6 13000 8.7×10-7 70 0.12 2 ±0.15 28
SLK1-15-M 0.3 0.6 13000 8.9×10-7 72 0.12 2 ±0.15 30
SLK1-17-M 0.4 0.8 12000 1.5×10-6 160 0.12 2 ±0.25 34
SLK1-19-M 0.9 1.8 10000 2.0×10-6 205 0.12 2 ±0.25 40

Für weitere Informationen, klicken Sie bitte hier.
