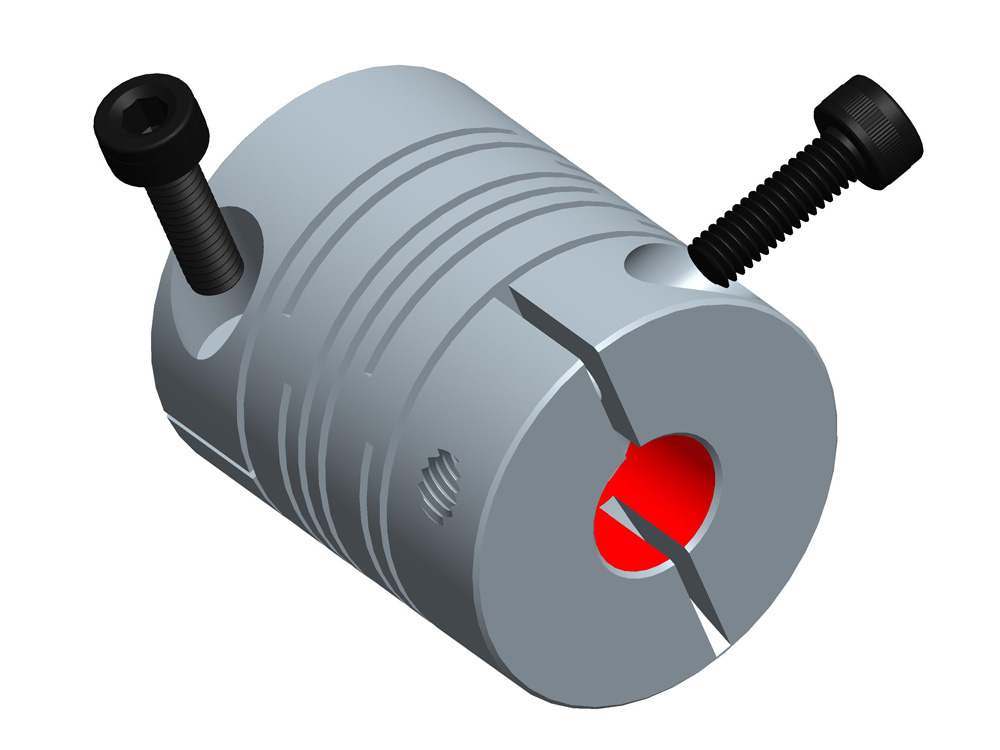

LK2-3 Beam Kupplung - Klemmbefestigung - Schlitzstruktur

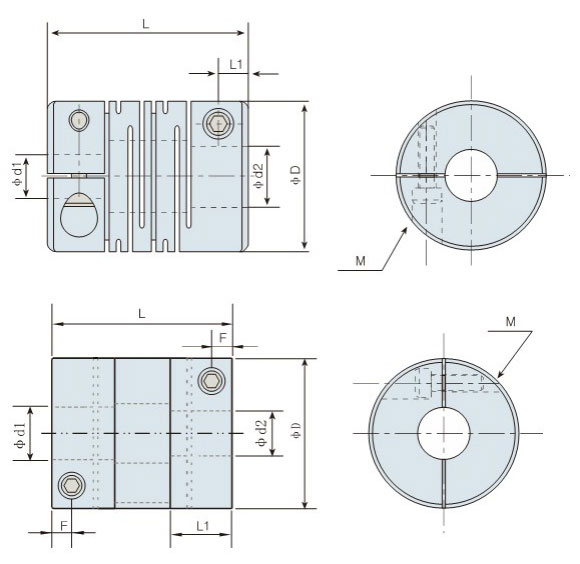

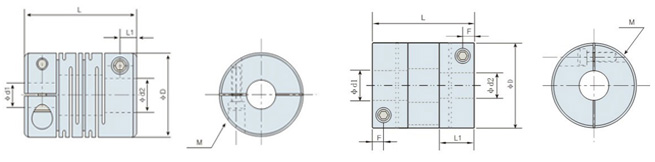

Dimensionen
Hinweis:Das Modell mit S besteht aus Edelstahl und das Modell ohne S besteht aus Aluminiumlegierung
Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.
Modellφd1φd2 Max. Bohrungsdurchmesser φD L L1 M Anzugsdrehmoment ( N.M )
LK2-C075SLK2-C075 6.35 19.1 22.9 3.10 M2.5 0.8
LK2-C100 SLK2-C100 10 25.4 31.8 4.15 M3 1.2
LK2-C112SLK2-C112 12.7 28.6 38.1 5.00 M4 2.5
LK2-C150SLK2-C150 15 38.1 41.3 5.90 M5 5
LK2-C200SLK2-C200 19 50.8 51.0 6.70 M6 8
Spezifikationen
ModellNenndrehmoment ( N.m ) Max. Drehmoment ( N.m ) Max. Drehfrequenz ( rpm ) Trägheitsmoment ( Kg.m2 ) Statische Drehsteifigkeit ( N.m / rad ) Fehler der Exzentrizität ( mm ) Max. Winkel ( °) Max. Axialversatz( mm ) Gewicht ( g )
LK2-C075 0.5 1.0 8000 9.0×10-7 110 0.1 1.5 ±0.15 13
LK2-C100 1.4 2.8 6000 2.5×10-6 170 0.1 1.5 ±0.15 32
LK2-C112 1.6 3.2 5000 8.8×10-6 260 0.1 1.5 ±0.15 47
LK2-C150 4.2 8.4 4500 3.0×10-5 330 0.1 1.5 ±0.15 94
LK2-C200 9.0 18.0 4500 9.6×10-5 560 0.1 1.5 ±0.15 233
SLK2-C075 1.0 2.0 8000 2.3×10-6 230 0.1 1.5 ±0.15 40
SLK2-C100 2.2 4.4 6000 7.2×10-6 320 0.1 1.5 ±0.15 90
SLK2-C112 3.1 6.2 5000 2.4×10-5 790 0.1 1.5 ±0.15 128
SLK2-C150 7.5 15.0 4500 8.4×10-5 980 0.1 1.5 ±0.15 256
SLK2-C200 14.0 28.0 4500 2.8×10-4 1450 0.1 1.5 ±0.15 380

Für weitere Informationen, klicken Sie bitte hier.
