Hersteller der Scheibenkupplung

Einfachgelenk Lamellenkupplung, Doppelgelenk Lamellenkupplung

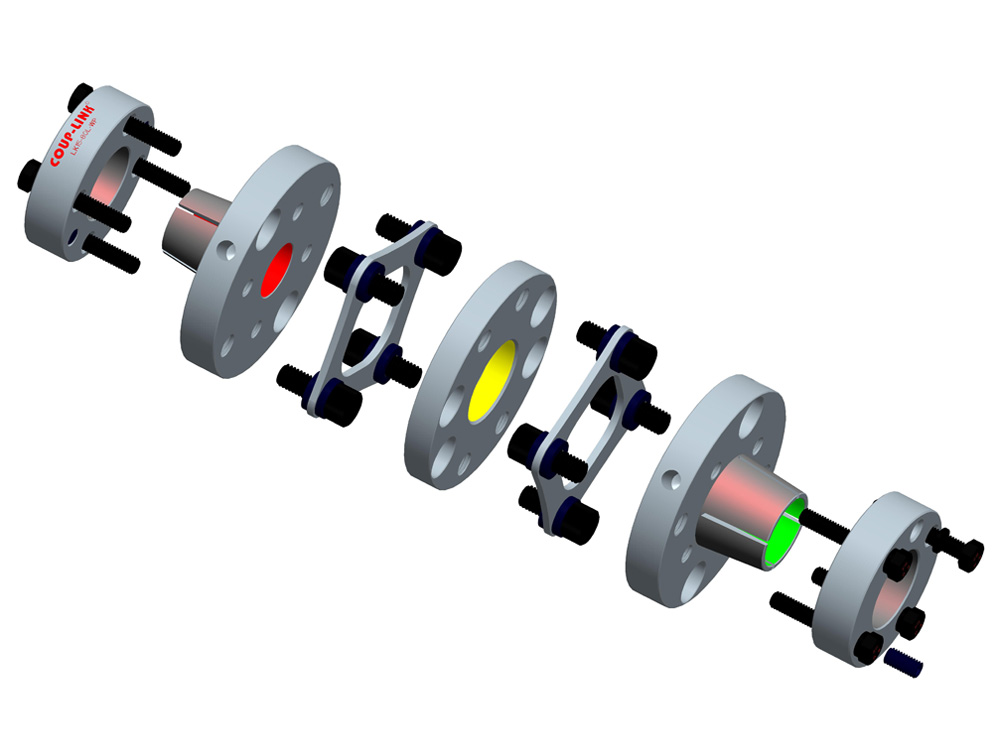

LK15-2​ Doppelgelenk Lamellenkupplung

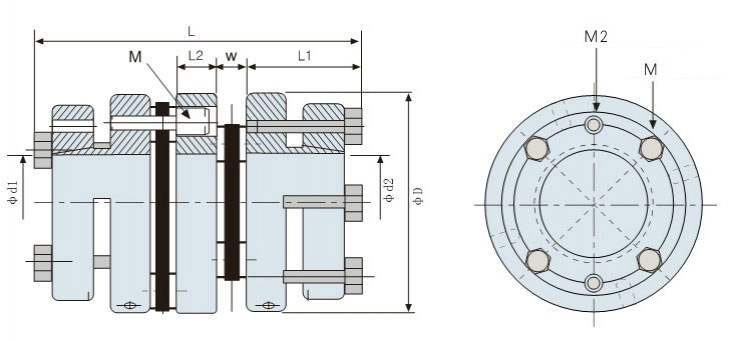

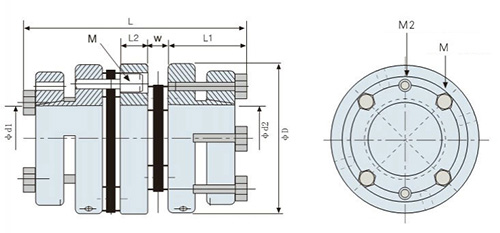

Dimensionen
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.
Modell  φd1φd2 Max. Bohrungsdurchmesser φD L L1 L2 W M M1 M2
LK15-56-WP 24 56 80 29 8 7.0 M5 4-M6 2-M6
LK15-70-WP 35 70 80 29 8 7.0 M6 4-M6 2-M6
LK15-70LWP 35 70 105 41.5 8 7.0 M6 4-M6 2-M6
LK15-80-WP 35 80 88 31 10 8.0 M8 4-M6 2-M6
LK15-80L-WP 35 80 113 43.5 10 8.0 M8 4-M6 2-M6
LK15-90-WP 48 90 88 31 10 8.0 M8 6-M6 3-M6
LK15-90L-WP 48 90 129 50.5 10 9.0 M8 6-M6 3-M6
LK15-100-WP 60 100 88 31 10 8.0 M8 6-M6 3-M6
LK15-100L-WP 60 100 144 57.0 10 10.0 M8 6-M6 3-M6
LK15-126-WP 65 126 125 44.5 14 11 M10 6-M8 3-M6
LK15-126L-WP 65 126 177 70.5 14 11 M10 6-M8 3-M6
LK15-144-WP 75 144 144 53 14 12 M12 6-M8 3-M8
LK15-144L-WP 75 144 196 79 14 12 M12 6-M8 3-M8
Spezifikationen
Modell  Nenndrehmoment ( N.m ) Max. Drehmoment ( N.m ) Max.Drehfrequenz  ( rpm ) Trägheitsmoment ( Kg.m2 ) Statische Drehsteifigkeit ( N.m / rad ) Fehler der Exzentrizität ( mm ) Max. Winkelversatz ( °) Max. Axialversatz ( mm ) Gewicht ( g )
LK15-56-WP 50 100 15000 3.30×10-4 22×103 0.02 1 ±1.0 840
LK15-70-WP 70 140 13000 7.24×10-4 30×103 0.02 1 ±1.0 1180
LK15-70L-WP 70 140 13000 8.94×10-4 34×103 0.02 1 ±1.0 1460
LK15-80-WP 125 250 11000 1.22×10-3 32×103 0.03 1 ±1.0 1520
LK15-80L-WP 125 250 11000 1.49×10-3 37×103 0.03 1 ±1.0 1860
LK15-90-WP 180 360 10000 1.99×10-3 68×103 0.03 1 ±1.0 1970
LK15-90L-WP 180 360 10000 2.72×10-3 78×103 0.03 1 ±1.0 2690
LK15-100-WP 280 560 8000 2.89×10-3 79×103 0.03 1 ±1.0 2310
LK15-100L-WP 280 560 8000 4.56×10-3 91×103 0.03 1 ±1.0 3650
LK15-126-WP 450 900 10000 8.68×10-3 216×103 0.03 1 ±1.0 4370
LK15-126L-WP 450 900 7000 1.14×10-2 248×103 0.03 1 ±1.0 5730
LK15-144-WP 760 1520 8000 1.95×10-2 380×103 0.03 1 ±1.0 7540
LK15-144L-WP 760 1520 6500 2.59×10-2 437×103 0.03 1 ±1.0 10000

Für weitere Informationen, klicken Sie bitte hier.
