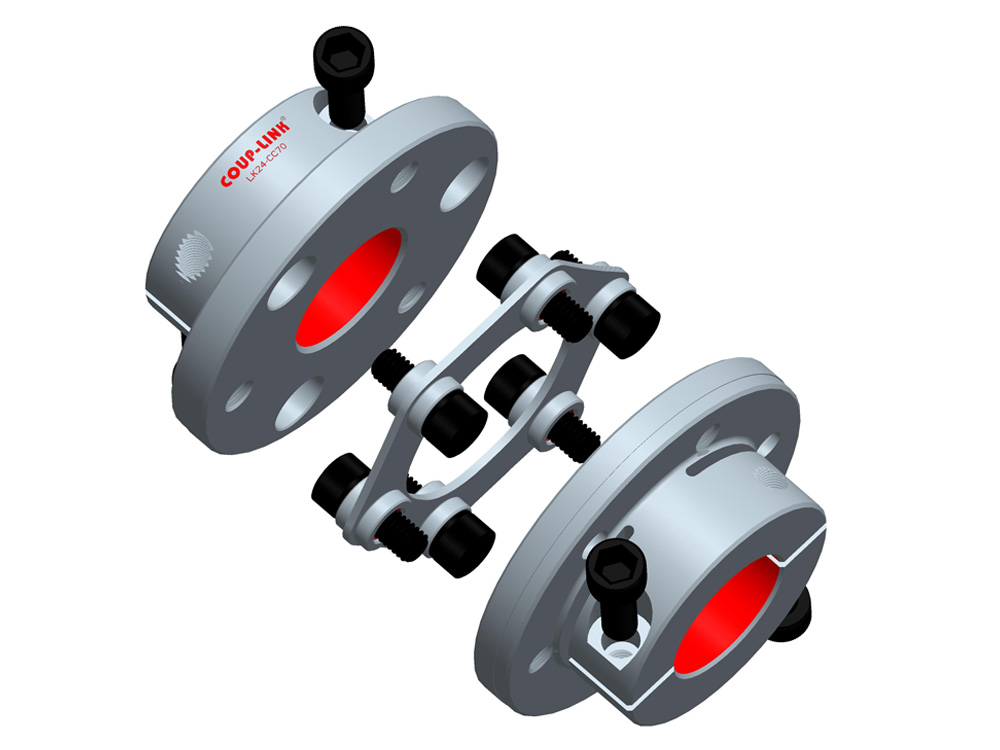

LK24-1 Einfachgelenk Lamellenkupplung - Klemmbefestigung
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.

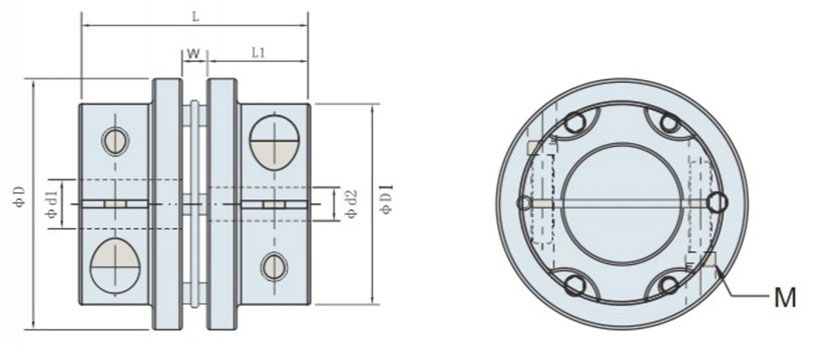

| Modell | φd1φd2 Max. Bohrungsdurchmesser (mm) | φD | Φd1 | L | W | L1 | M | Anzugsdrehmoment ( N.M ) | |
| LK24-CC60 | ≤22 | 60 | 44 | 54 | 6 | 24 | 2-M6 | 8 | |
| 22-28 | 48 | ||||||||
| LK24-CC70 | ≤25 | 70 | 47 | 57.3 | 7.3 | 25 | 2-M6 | 8 | |
| 25-35 | 56 | ||||||||
| LK24-CC80 | ≤25 | 80 | 53 | 69 | 9 | 30 | 2-M8 | 20 | |
| 25-35 | 70 | ||||||||
| LK24-CC90 | ≤32 | 90 | 66 | 70 | 10 | 30 | 2-M8 | 20 | |
| 34-42 | 74 |
| Modell | Nenndrehmoment ( N.m ) | Max.Drehfrequenz ( rpm ) | Trägheitsmoment ( Kg.m2 ) | Statische Drehsteifigkeit ( N.m / rad ) | Fehler der Exzentrizität ( mm ) | Max. Winkelversatz ( °) | Max. Axialversatz ( mm ) | Gewicht ( g ) |
| LK24-CC60 | 60 | 18000 | 2.0×10-4 | 105000 | 0.02 | 1 | ±0.3 | 471 |
| LK24-CC70 | 100 | 18000 | 4.1×10-4 | 245000 | 0.02 | 1 | ±0.5 | 681 |
| LK24-CC80 | 200 | 17000 | 8.1×10-4 | 313000 | 0.02 | 1 | ±0.5 | 1405 |
| LK24-CC90 | 300 | 15000 | 1.6×10-4 | 522000 | 0.02 | 1 | ±0.6 | 1613 |
Für weitere Informationen, klicken Sie bitte hier.
